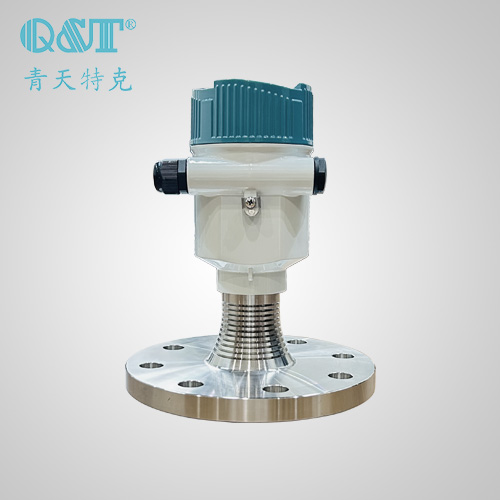

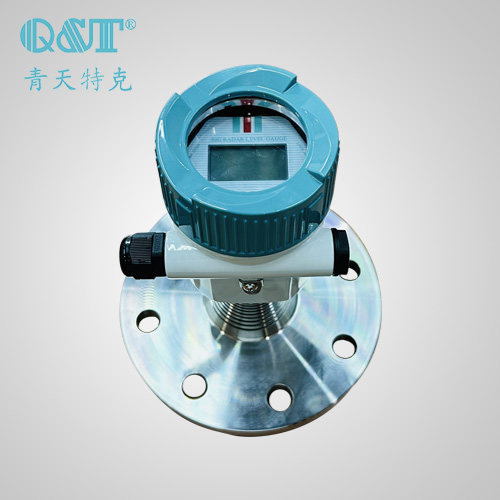

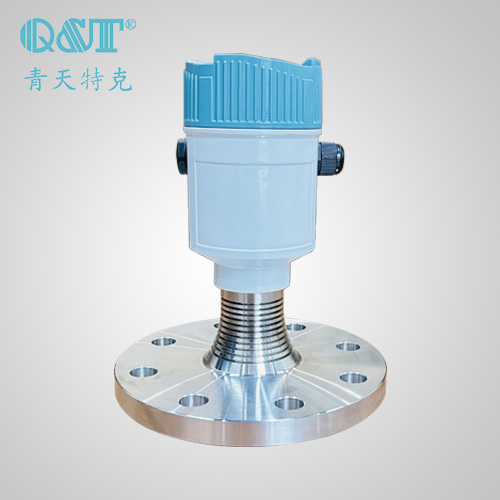

76-81GHz調頻波FMCW雷達產品(也稱毫米波雷達),它采用高頻毫米波段,比微波雷達更能探測更小的目標,實現更精確的定位,分辨率更高,保密性更強。因此在遠距離目標檢測、強煙塵環境、遠距離成像、多光譜成像等方面具有重要應用。
頻率 | 76GHz ~ 81GHz,5GHz FMCW 帶寬 |
測量范圍 |
x0: 0.3 m ~ 60m x1:0.08m~30m x2:0.6m~120m |
測量精度 | ±1mm |
光束角 | 3°/6° |
最小測量介電常數 | >=2 |
力量 | 15~28VDC |
溝通 |
2x:MODBUS 3x:HART/系列 |
信號輸出 |
2x: 4 ~ 20mA 或 RS-485 3x:4~20mA |
故障輸出 | 3.8mA、4mA、20mA、21mA、保持 |
現場操作/編程 |

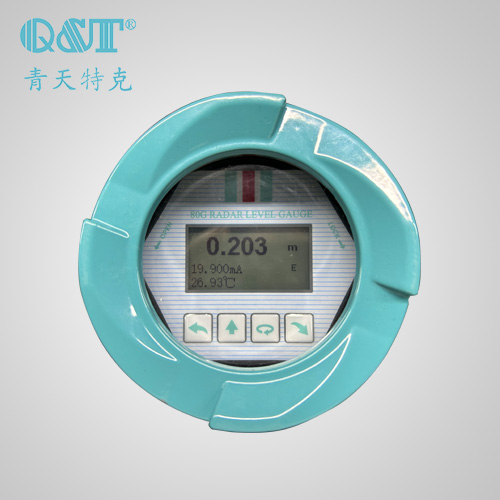

128×64點陣顯示/ 4個按鍵 電腦軟件 藍牙 |
濕度 | ≤95%RH |
外殼 | 鋁合金、不銹鋼 |
天線類型 | 透鏡天線/防腐天線/石英隔離法蘭 |
過程溫度 | T0:-40~85℃; T1:-40~200℃; T2:-40~500℃; T3:-40~1000℃ |
工藝壓力 | -0.1~2MPa |
產品尺寸 | Ø100*270mm |
電纜入口 | M20*1.5 |
推薦電纜 | AWG18 或 0.75mm² |
防護等級 | IP67 |
防爆等級 | ExdiaIICT6 |
安裝方式 | 螺紋或法蘭 |
重量 | 2.480Kg/2.995Kg |
包裝箱尺寸 | 370*270*180mm |
