污水站的流量計是?核心監測設備?，用于準確測量污水的瞬時流量和累積流量。這對于污水處理廠的運行、控制、工藝優化、成本核算和環保合規至關重要。選擇合適的流量計需要考慮多種因素。
一 、以下是污水站常用的流量計類型及其特點：

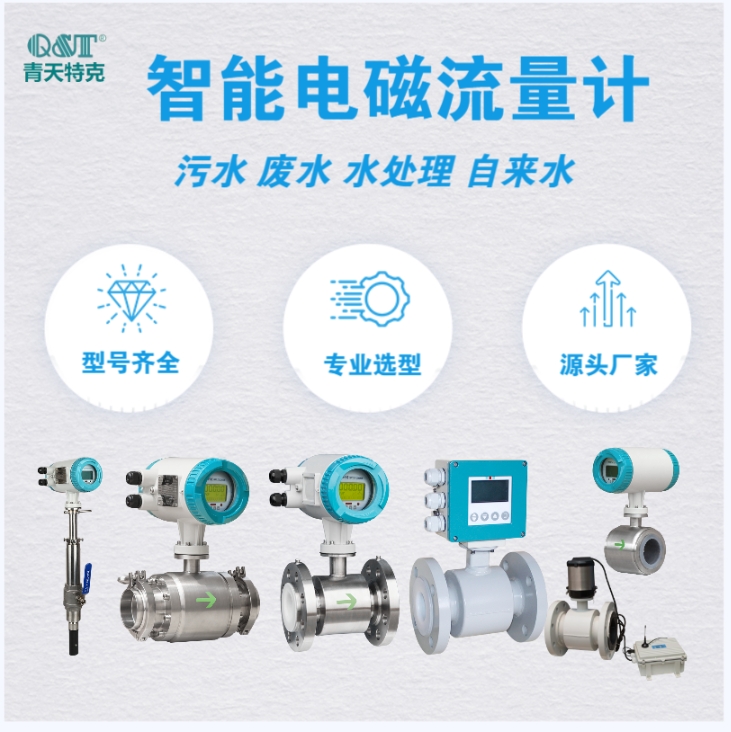

1、 電磁流量計 (電磁流量計)：?
- ?原理：? 基于法拉第電磁感應定律。導電液體（污水含有離子，通常導電）流經磁場時，會產生與流速成正比的感應電壓。
- ?優點：?
- ?無活動部件：? 不易堵塞，維護量低，尤其適合含固體、纖維、油脂的污水。
- ?滿管測量：? 測量精度高（通常在±0.5% - ±1%），量程比寬。
- ?壓損極小：? 幾乎是零壓損，節能。
- ?適用于腐蝕性介質：? 襯里和電極材料可選（如PTFE襯里、哈氏合金電極），耐腐蝕性好。
- ?雙向測量：? 可實現正向和反向流量測量。
- ?缺點：?
- ?需要滿管：? 管道必須充滿液體。
- ?需要導電液體：? 不適用于純凈水、油類等非導電液體（污水處理中基本不是問題）。
- ?成本較高：? 初始投資相對較高。
- ?易受外界電磁干擾：? 需良好接地和布線。
- ?應用：? ?污水處理廠最常用、應用最廣泛的流量計類型?。適用于進水泵房后、各工藝單元之間（曝氣池進/出水、二沉池進/出水、回流污泥、剩余污泥）、消毒接觸池、最終排放口等?滿管壓力管道?。
?2、超聲波流量計：?
- ?原理：? 利用超聲波在流動液體中的傳播速度差（時差法、多普勒法）來測量流速。
- ?類型：?
- ?時差法超聲波流量計：? 精度高（可達±0.5%-±1%），適用于較清潔液體。需要流體中基本無氣泡和固體顆粒。
- ?多普勒法超聲波流量計：? 利用流體中懸浮顆?；驓馀莘瓷涞某暡l移測速。適用于含雜質、氣泡的渾濁污水（如初沉池進水、回流污泥）。精度相對較低（±1%-±5%）。
- ?優點：?
- ?非接觸式或插入式：? 夾裝式無需截斷管道或接觸流體，安裝維護方便（尤其在已建管道上）。
- ?無壓損。?
- ?適用于大管徑：? 成本優勢明顯。
- ?缺點：?
- ?精度受流體狀態影響大：? 氣泡、固體顆粒、結垢、流速分布不均等會降低精度。
- ?需要足夠長的直管段。?
- ?時差法對清潔度要求較高。?
- ?應用：?
- ?時差法：? 適用于較為清潔的出廠水、回用水、曝氣池出水等。
- ?多普勒法：? 適用于渾濁的原污水、含大量顆粒的污泥管、大管徑渠道（配合液位計）。
3、 ?明渠流量計：?
- ?原理：? 測量開放渠道中特定堰或槽（如巴歇爾槽、三角堰、矩形堰）上的液位高度，根據液位-流量關系公式計算出流量。
- ?組成：? 槽體/堰板 + 液位計（常用超聲波液位計、雷達液位計、壓力式液位計）。
- ?優點：?
- ?結構簡單，成本低。?
- ?適用于大流量、非滿管渠道。?
- ?維護相對簡便。?
- ?缺點：?
- ?精度中等（通?！?%-±5%）。?
- ?對渠道幾何形狀、坡度、淤積敏感。?
- ?槽/堰前需要足夠長度的穩流段。?
- ?壓損較大（因槽體結構引起水位雍高）。?
- ?固體沉積可能導致測量偏差。?
- ?應用：? ?污水處理廠進水泵房的進水渠（格柵前后）、廠區排水渠、溢流口、曝氣池的配水渠道等開放水流場合。?
4、 ?差壓式流量計（孔板、文丘里管、V錐等）：?
- ?原理：? 在管道中安裝節流元件，流體流過節流件時產生壓差，壓差大小與流量平方成正比。
- ?優點：? 結構成熟，應用歷史長，部分類型成本較低。
- ?缺點：?
- ?永久壓損大，能耗高。?
- ?易堵塞：? 污水中的固體、纖維、油脂極易堵塞取壓孔和節流件。
- ?測量精度受流體物性（密度、粘度）變化影響。?
- ?需要較長的直管段。?
- ?維護工作量大。?
- ?應用：? ?在現代污水處理廠中應用越來越少?，主要被電磁流量計取代?？赡茉谝恍├吓f污水廠或特定清潔流體（如加藥）中仍有使用。
?二 、選擇污水站流量計的關鍵考慮因素：?
- ?測量介質特性：?
- 污水的成分（固體顆粒含量、纖維、油脂、腐蝕性化學物質）
- 電導率（決定能否用電磁）
- 清潔度/渾濁度（決定超聲波類型選擇）
- 流體溫度、壓力
- ?流量范圍：? 最小流量和最大流量（量程比）。
- ?精度要求：? 工藝控制、成本核算、環保監測對精度的要求不同。
- ?管道/渠道條件：?
- 管道尺寸（管徑）
- 滿管還是非滿管（開放渠）
- 直管段長度是否足夠
- 壓力和溫度
- ?安裝、維護和成本：?
- 安裝的便利性（是否需要斷流）
- 預期的維護工作量和成本（易堵塞性、清洗要求）
- 初始投資成本與長期運行成本權衡。
- ?輸出信號與通信：? 是否需要4-20mA、脈沖、HART、Modbus、Profibus等信號接入PLC/DCS/SCADA系統。
- ?環境條件：? 防爆要求、防護等級（IP等級）、環境溫度濕度。
?三、污水站流量計的維護與故障排除要點：?
- ?定期清潔：? 探頭、電極（電磁流量計）、傳感器（超聲波）、取壓孔（差壓式）、堰槽（明渠）容易被污泥、油脂、生物膜覆蓋或堵塞，需定期清洗（手動或配置自動清洗裝置）。
- ?定期校準：? 按照規程使用標準方法（如便攜式超聲波流量計、容積法、稱重法）進行現場校準或送檢。
- ?檢查接地：? 電磁流量計對良好接地要求很高，接地不良是常見故障源。
- ?檢查電纜和接線：? 確保信號線路完好，無短路、斷路、接觸不良。
- ?檢查空管狀態：? 確保管道始終滿管（對于滿管型流量計）。
- ?檢查電源：? 確保供電正常。
- ?關注讀數合理性：? 操作人員應關注流量趨勢，發現異常波動或與工藝狀態不符時及時檢查。
- ?防止氣泡影響：? 對于超聲波流量計（尤其是時差法），盡量避免管路高點或設法排氣。
- ?冬季防凍：? 安裝在室外的流量計和引壓管線需考慮保溫伴熱。
?總結：?
- ?電磁流量計?是污水站?滿管壓力管道?流量測量的?首選和主流?，可靠性高，維護量相對較低。
- ?超聲波流量計（多普勒法）? 是測量?含大量雜質污水或污泥?的良好選擇，尤其是?夾裝式?在改造項目中有優勢。
- ?明渠流量計?是?開放渠道?流量測量的?標準方案?。
